كيفية تحسين خشونة السطح لحامل الرقاقة من خلال عملية طحن مرآة السيراميك؟

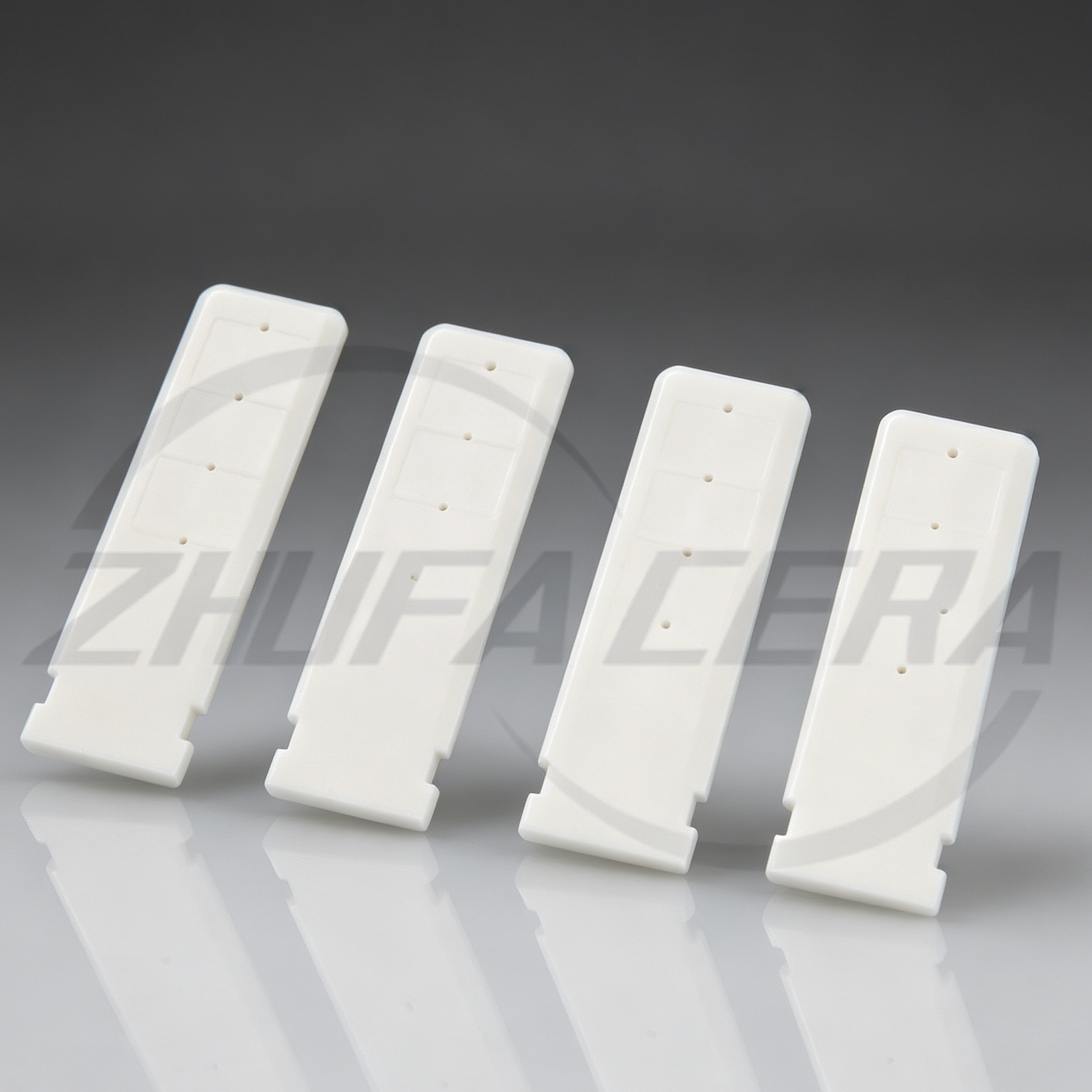

1. تشاك كهرباء أشباه الموصلات ( إي إس سي ) طبقة عازلة من السيراميك والركيزة الحاملة

المواد السائدة: 99.9% الألومينا عالية النقاء أو كربيد السيليكون الملبد.

المؤشرات الفنية الرئيسية: خشونة السطح را ≥ 0.015 ميكرومتر التسطيح ≥ 3 ميكرومتر (الشكل الكامل)، التوازي <5 ميكرومتر 。

القيمة الفنية وضرورة طحن المرآة: يحتاج الظرف الكهروستاتيكي إلى استخدام قوة كولوم أو قوة جونسون عند العمل. - ربيع ック( جي آر ) تأثير يمتص بقوة رقائق السيليكون. إذا كانت هناك خشونة مجهرية أو شقوق صغيرة على السطح الحامل، فمن السهل التسبب في تفريغ دقيق لفجوة الهواء المحلية تحت جهد عالي يصل إلى عدة آلاف فولت، وبالتالي كسر الطبقة العازلة وإتلاف الرقاقة. تمرير إليد يمكن للعملية المركبة لطحن المرآة فائقة الدقة وتلميع الآلة الكيميائية أن تقضي تمامًا على الأضرار الموجودة تحت السطح وتضمن توحيد التوصيل الحراري على الظهر وموثوقية العزل عالي الجهد.

[مخطط الهيكل الأساسي]

را ≥ 0.02 ميكرومتر

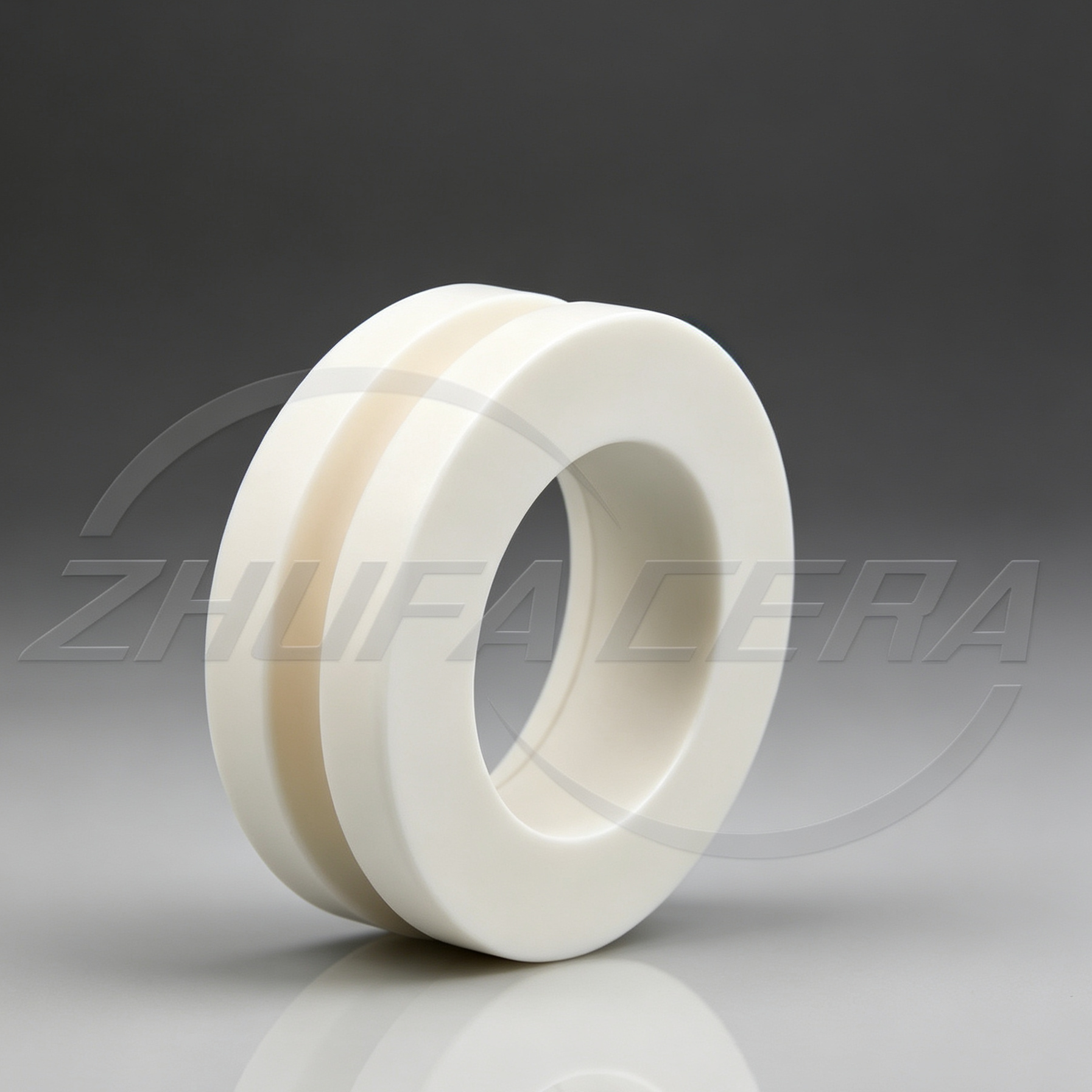

2. حلقة التركيز لحفر البلازما في غرفة التفاعل

المواد السائدة: عالية النقاء مرحلة واحدة متكلس كربيد السيليكون أو عالية الكثافة الكوارتز استبدال نيتريد السيليكون 。

المؤشرات الفنية الرئيسية: التسطيح السطحي المشترك ≥ 5 ميكرومتر والجدار الجانبي والانتهاء من سطح الخطوة را ≥ 0.05 ميكرومتر 。

القيمة الفنية وضرورة طحن المرآة: تحيط حلقة التركيز برقاقة السيليكون وتتعرض مباشرة للفلور القوي / قصفت بالبلازما القائمة على الكلور. ستؤدي الخشونة المجهرية المفرطة إلى زيادة معدل التآكل الكيميائي للبلازما وإنتاج جزيئات متقشرة تلوث الرقاقة. يمكن للطحن الدقيق تحسين حالة ترابط حدود الحبوب، وتقليل تركيز الضغط المجهري، وإطالة عمر الخدمة بشكل كبير في تجويف الحفر.

[مخطط الهيكل الأساسي]

را ≥ 0.02 ميكرومتر

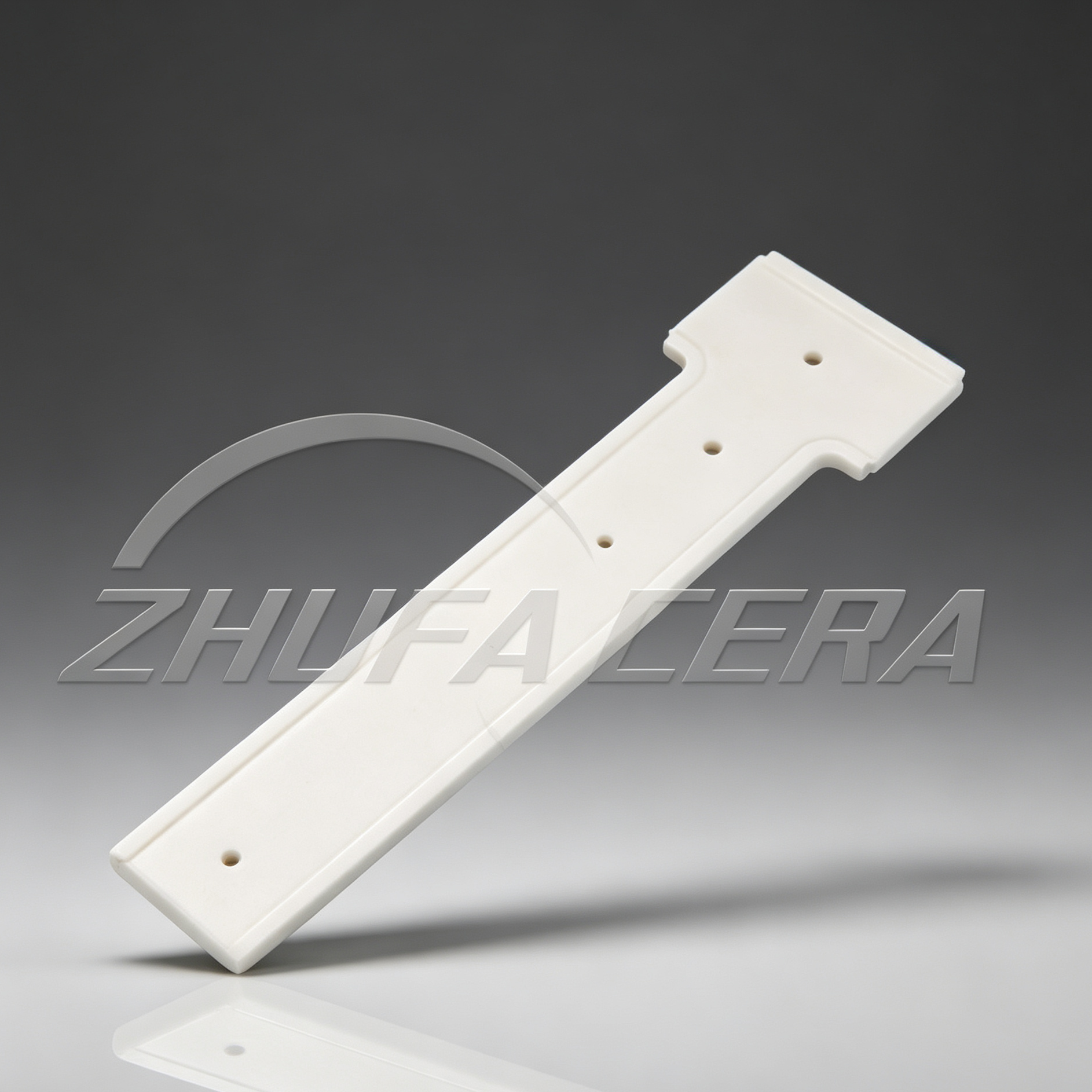

3. مسطرة مرجعية من السيراميك لآلات الطباعة الحجرية الضوئية

المواد السائدة: سيراميك زجاجي متبلور بدون تمدد حراري 或 صلابة عالية من كربيد السيليكون المضغوط على الساخن.

المؤشرات الفنية الرئيسية: معامل التمدد الخطي <1.0×10⁻⁶/ك ‎خشونة السطح را ≥ 0.01 ميكرومتر ، يصل التسطيح المحلي إلى مستوى أقل من الميكرون.

القيمة الفنية وضرورة طحن المرآة: باعتبارها المعيار الأساسي للمحاذاة البصرية وتحديد المواقع، فإن هذه المكونات لا تتسامح مطلقًا مع التشوه الحراري والأخطاء الهندسية. يضمن الطحن بمساعدة الموجات فوق الصوتية والطحن على مستوى النانو الدقة والاستقرار الهندسي طويل المدى لمرجع الخط المحفور، والذي يحدد بشكل مباشر دقة التراكب لآلة الطباعة الحجرية.

[مخطط الهيكل الأساسي]

را ≥ 0.02 ميكرومتر

4. قضبان توجيه ومحامل هوائية فائقة الدقة مصنوعة من أشباه الموصلات

المواد السائدة: سيراميك الألومينا عالي الكثافة ( آل₂O₃ ) أو رد فعل متكلس كربيد السيليكون.

المؤشرات الفنية الرئيسية: دليل استقامة السطح ≥ 1 ميكرومتر / 300 مم ‎خشونة السطح را ≥ 0.02 ميكرومتر ، صلابة را > 88 。

القيمة الفنية وضرورة طحن المرآة: يتم استخدام فيلم الهواء بمقياس ميكرون بين سكة توجيه محمل الهواء ومحمل الهواء لتحقيق حركة تعليق خالية من الاحتكاك. إذا كانت هناك علامات سكين على مستوى ميكرون أو تموجات على سطح العمل لسكة التوجيه، فسوف يتسبب ذلك بشكل مباشر في اضطراب فيلم الهواء والاهتزاز “ الزحف ” ظاهرة. تعد كثافة السطح العالية للغاية ومعامل الاحتكاك المنخفض للغاية الناتج عن طحن المرآة من المتطلبات الأساسية لتحقيق حركة عالية السرعة وسلسة لمنصات تحديد المواقع CNC بمقياس النانو.

[مخطط الهيكل الأساسي]

را ≥ 0.02 ميكرومتر

بالنسبة لصانعي قرار الشراء، عند تقييم موردي السيراميك الهيكلي لأشباه الموصلات، بالإضافة إلى مراجعة عروض أسعار المعالجة الأساسية، يجب عليهم أيضًا التركيز على اختراق مؤشرات سلسلة التوريد الأساسية الثلاثة التالية:

1. عملية الحلقة المغلقة والمعدات الأساسية: التحقق مما إذا كان المورد لديه إليد يمكن لمطاحن الشحذ الإلكتروليتي عبر الإنترنت ومراكز المعالجة المساعدة بالموجات فوق الصوتية ومجموعة كاملة من خطوط إنتاج الطحن والتلميع على نطاق النانو تجنب تراكم التسامح ومراقبة الجودة الناتجة عن عمليات الاستعانة بمصادر خارجية متعددة.

2. قدرات الكشف والتتبع: يُطلب من الموردين توفير مقاييس تداخل الضوء الأبيض، وأجهزة قياس الإحداثيات ثلاثية الأبعاد عالية الدقة وتقارير الكشف عن تسرب قياس طيف كتلة الهيليوم لضمان امتثال المكونات مثل اللوحات الحاملة والظرف الإلكتروستاتيكية التي يتم تسليمها في كل دفعة مع را ≥ 0.02 ميكرومتر ولا توجد معايير صارمة للشقوق الصغيرة.

3. دعم التخصيص الهندسي وتحليل الفشل: قم بتقييم ما إذا كان فريقه الفني يمكنه المساعدة في مطابقة درجة المواد وتصميم التحسين الهيكلي بناءً على بيئة العمل التي يوفرها العميل (مثل تركيز البلازما المحدد ومتطلبات العزل عالي الجهد).

إذا كنت تبحث عن شريك موثوق يمكنه توفير سيراميك هيكلي لأشباه الموصلات ومكونات أساسية مخصصة وعالية الدقة مثل حاملات الرقاقات والظرف الكهروستاتيكية، فلا تتردد في الاتصال بنا للحصول على أوراق بيانات المواد التفصيلية والحلول المخصصة.
