ما هي الركيزة الخزفية ولماذا هي مهمة في الإلكترونيات الحديثة؟

أ الركيزة السيراميك عبارة عن صفيحة رفيعة وصلبة مصنوعة من مواد سيراميكية متقدمة - مثل الألومينا، أو نيتريد الألومنيوم، أو أكسيد البريليوم - تستخدم كطبقة أساسية في التغليف الإلكتروني، ووحدات الطاقة، وتجميعات الدوائر. إنه مهم لأنه يجمع بين الاستثنائي الموصلية الحرارية والعزل الكهربائي والاستقرار الميكانيكي بطرق لا يمكن للركائز البوليمرية أو المعدنية التقليدية مطابقتها، مما يجعلها لا غنى عنها في صناعات السيارات الكهربائية والجيل الخامس والفضاء والصناعات الطبية.

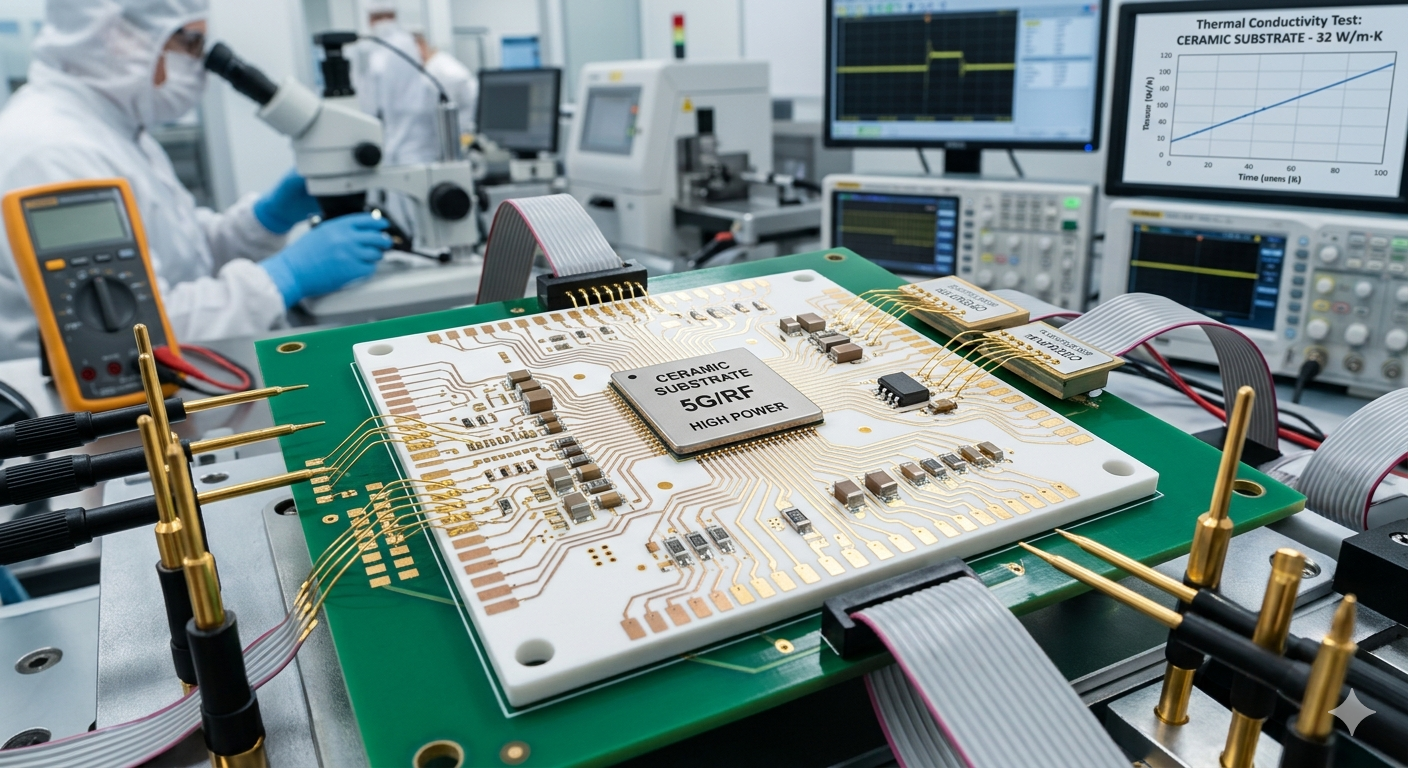

ما هي الركيزة السيراميك؟ تعريف واضح

أ الركيزة السيراميك يعمل بمثابة دعم ميكانيكي وواجهة حرارية/كهربائية في الأنظمة الإلكترونية عالية الأداء. على عكس لوحات الدوائر المطبوعة (PCBs) المصنوعة من مركبات زجاج الإيبوكسي، يتم تلبيدة الركائز الخزفية من مركبات غير عضوية وغير معدنية، مما يمنحها أداءً فائقًا في درجات الحرارة القصوى وتحت ظروف الطاقة العالية.

يشير مصطلح "الركيزة" في مجال الإلكترونيات إلى المادة الأساسية التي يتم ترسيب أو ربط المكونات الأخرى عليها - الترانزستورات والمكثفات والمقاومات وآثار المعادن. في الركائز الخزفية، تصبح هذه الطبقة الأساسية نفسها مكونًا هندسيًا بالغ الأهمية بدلاً من كونها حاملًا سلبيًا.

تم تقييم سوق الركيزة الخزفية العالمية بحوالي 8.7 مليار دولار في 2023 ومن المتوقع أن يصل إلى أكثر من ذلك 16.4 مليار دولار أمريكي بحلول عام 2032 ، مدفوعًا بالنمو الهائل للسيارات الكهربائية ومحطات الجيل الخامس الأساسية وأشباه موصلات الطاقة.

الأنواع الرئيسية لركائز السيراميك: ما هي المواد التي تناسب تطبيقك؟

تقدم كل من المواد الأساسية الخزفية الأكثر استخدامًا مقايضات متميزة بين التكلفة والأداء الحراري والخواص الميكانيكية. يعد اختيار النوع المناسب أمرًا بالغ الأهمية لموثوقية النظام وطول عمره.

1. الألومينا (Al₂O₃) الركيزة الخزفية

أlumina is the most widely used ceramic substrate material ، وهو ما يمثل أكثر من 60٪ من حجم الإنتاج العالمي. مع الموصلية الحرارية 20-35 واط/م·ك فهو يوازن بين الأداء والقدرة على تحمل التكاليف. تتراوح مستويات النقاء من 96% إلى 99.6%، مع درجة نقاء أعلى توفر خصائص عازلة أفضل. يتم استخدامه على نطاق واسع في الإلكترونيات الاستهلاكية وأجهزة استشعار السيارات ووحدات LED.

2. الركيزة الخزفية من نيتريد الألومنيوم (AlN).

أlN ceramic substrates offer the highest thermal conductivity من بين الخيارات السائدة، الوصول إلى 170-230 واط/م·ك - ما يقرب من 10× من الألومينا. وهذا يجعلها مثالية لثنائيات الليزر عالية الطاقة، ووحدات IGBT في السيارات الكهربائية، ومضخمات طاقة التردد اللاسلكي في البنية التحتية لشبكة الجيل الخامس. والمقايضة هي تكلفة تصنيع أعلى بكثير مقارنة بالألومينا.

3. نيتريد السيليكون (Si₃N₄) الركيزة الخزفية

تتفوق ركائز نيتريد السيليكون في المتانة الميكانيكية ومقاومة الكسر مما يجعلها الخيار المفضل لوحدات طاقة السيارات المعرضة للتدوير الحراري. مع الموصلية الحرارية 70-90 وات/م·ك وقوة الانثناء تتجاوز 700 ميجا باسكال ، يتفوق Si₃N₄ على AlN في البيئات شديدة الاهتزاز مثل محركات السيارات الكهربائية والمحولات الصناعية.

4. الركيزة الخزفية لأكسيد البريليوم (BeO).

توفر ركائز BeO توصيلًا حراريًا استثنائيًا يتراوح بين 250-300 واط/م·ك ، وهو الأعلى من أي أكسيد السيراميك. ومع ذلك، فإن مسحوق أكسيد البريليوم سام، مما يجعل التصنيع خطيرًا واستخدامه يخضع لرقابة صارمة. يوجد BeO بشكل أساسي في أنظمة الرادار العسكرية، وإلكترونيات الطيران الفضائية، ومكبرات الصوت الأنبوبية ذات الموجات المتنقلة عالية الطاقة.

مقارنة المواد الركيزة السيراميك

التسمية التوضيحية: مقارنة المواد الأساسية الأربعة للركيزة الخزفية من خلال الأداء الحراري والقوة الميكانيكية والتكلفة وتطبيق الاستخدام النهائي النموذجي.

كيف يتم تصنيع ركائز السيراميك؟

يتم إنتاج ركائز السيراميك من خلال عملية تلبيد متعددة الخطوات الذي يحول المسحوق الخام إلى صفائح كثيفة ذات أبعاد دقيقة. يساعد فهم تدفق التصنيع المهندسين على تحديد التفاوتات المسموح بها وتشطيبات الأسطح بشكل صحيح.

الخطوة 1 - تحضير المسحوق وخلطه

يتم مزج مسحوق السيراميك عالي النقاء مع المواد الرابطة العضوية والملدنات والمذيبات لتكوين ملاط. يؤثر التحكم في النقاء في هذه المرحلة بشكل مباشر على ثابت العزل الكهربائي والتوصيل الحراري للركيزة النهائية.

الخطوة 2 - صب الشريط أو الضغط الجاف

يتم صب الملاط إما في صفائح رقيقة (صب الشريط، للركائز متعددة الطبقات) أو ضغطه بشكل أحادي المحور في مضغوطات خضراء. ينتج صب الشريط طبقات رقيقة مثل 0.1 ملم ، مما يتيح هياكل متعددة الطبقات LTCC (سيراميك يعمل بدرجة حرارة منخفضة) المستخدمة في وحدات الترددات اللاسلكية.

الخطوة 3 – فك الربط والتلبيد

يتم تسخين الجسم الأخضر إلى 1,600-1,800 درجة مئوية في أجواء خاضعة للرقابة (النيتروجين لـ AlN لمنع الأكسدة) لحرق المواد الرابطة العضوية وتكثيف حبيبات السيراميك. تحدد هذه الخطوة المسامية النهائية والكثافة ودقة الأبعاد.

الخطوة 4 - المعدنة

يتم تطبيق آثار موصلة باستخدام واحدة من ثلاث تقنيات رئيسية: DBC (النحاس المرتبط مباشرة) , أMB (Active Metal Brazing) أو طباعة الأغشية السميكة باستخدام معاجين الفضة/البلاتين. يهيمن DBC على إلكترونيات الطاقة لأنه يربط النحاس مباشرة بالسيراميك عند درجة حرارة سهلة الانصهار (~ 1065 درجة مئوية)، مما يخلق وصلة معدنية قوية بدون مواد لاصقة.

الركيزة الخزفية مقابل أنواع الركيزة الأخرى: مقارنة مباشرة

تتفوق الركائز الخزفية على مركبات ثنائي الفينيل متعدد الكلور FR4 ومركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية بكثافة طاقة عالية ، على الرغم من أنها تحمل تكلفة وحدة أعلى. تعتمد الركيزة الصحيحة على درجة حرارة التشغيل، وتبديد الطاقة، ومتطلبات الموثوقية.

التسمية التوضيحية: مقارنة وجهاً لوجه بين الركائز الخزفية ومركبات ثنائي الفينيل متعدد الكلور FR4 ومركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية عبر المعلمات الحرارية والكهربائية والتكلفة الرئيسية.

أين يتم استخدام ركائز السيراميك؟ تطبيقات الصناعة الرئيسية

يتم نشر الركائز الخزفية حيثما تؤدي كثافة الطاقة والموثوقية ودرجات الحرارة القصوى إلى القضاء على بدائل البوليمر. بدءًا من نظام إدارة البطارية في السيارة الكهربائية وحتى جهاز الإرسال والاستقبال داخل القمر الصناعي، تظهر الركائز الخزفية في نطاق واسع من الصناعات.

• المركبات الكهربائية (EV): أlN and Si₃N₄ substrates in IGBT/SiC power modules manage inverter switching losses and withstand 150,000 thermal cycles over the vehicle lifetime. A typical EV traction inverter contains 6–12 ceramic substrate-based power modules.
• اتصالات الجيل الخامس: تعمل الركائز الخزفية متعددة الطبقات LTCC على تمكين وحدات الواجهة الأمامية للترددات الراديوية المصغرة (FEMs) التي تعمل بترددات الموجات المليمترية (24-100 جيجا هرتز) مع فقدان إشارة منخفض وخصائص عازلة مستقرة.
• إلكترونيات الطاقة الصناعية: تعتمد محركات الأقراص عالية الطاقة ومحولات الطاقة الشمسية على ركائز سيراميك DBC لتبديد مئات الواط لكل وحدة بشكل مستمر.
• أerospace and Defense: تتحمل ركائز BeO وAlN درجة حرارة -55 درجة مئوية إلى 200 درجة مئوية في إلكترونيات الطيران، وإلكترونيات توجيه الصواريخ، وأنظمة الرادار ذات المصفوفة المرحلية.
• الأجهزة الطبية: يتم استخدام ركائز الألومينا المتوافقة حيويًا في أجهزة تنظيم ضربات القلب وأجهزة السمع القابلة للزرع حيث تكون التماسك والاستقرار على المدى الطويل غير قابلين للتفاوض.
• مصابيح LED عالية الطاقة: أlumina ceramic substrates replace FR4 in high-luminance LED arrays for stadium lighting and horticultural grow lights, enabling junction temperatures below 85°C at 5W per LED.

DBC مقابل ركائز السيراميك AMB: فهم فرق المعدنة

DBC (النحاس المرتبط مباشرة) and AMB (Active Metal Brazing) represent two fundamentally different approaches to bonding copper to ceramic ، ولكل منها نقاط قوة مميزة لكثافة طاقة محددة ومتطلبات التدوير الحراري.

في DBC، يتم ربط رقائق النحاس بالألومينا أو AlN عند درجة حرارة ~ 1065 درجة مئوية عبر سهل الانصهار من النحاس والأكسجين. وينتج عن ذلك واجهة ربط رفيعة جدًا (طبقة لاصقة صفرية بشكل أساسي)، مما يؤدي إلى أداء حراري ممتاز. يمكن لـ DBC على AlN أن يحمل الكثافات الحالية أعلاه 200 أمبير/سم² .

أMB uses active braze alloys (typically silver-copper-titanium) to bond copper to Si₃N₄ at 800–900°C. The titanium reacts chemically with the ceramic surface, enabling the bonding of copper to nitride ceramics that cannot be DBC-processed. AMB substrates on Si₃N₄ demonstrate superior power cycling reliability — over 300000 دورة عند ΔT = 100 K — مما يجعلها المعيار الصناعي لمحولات الجر الخاصة بالسيارات.

الاتجاهات الناشئة في تكنولوجيا الركيزة الخزفية

ثلاثة اتجاهات ناشئة تعيد تشكيل تصميم الركيزة الخزفية : التحول إلى أشباه الموصلات واسعة النطاق، والتعبئة والتغليف المضمن ثلاثي الأبعاد، والتصنيع القائم على الاستدامة.

أشباه الموصلات واسعة النطاق (SiC وGaN)

تتحول وحدات SiC MOSFETs وGaN HEMTs بترددات تبلغ 100 كيلو هرتز - 1 ميجا هرتز ، توليد تدفقات حرارية تزيد عن 500 واط / سم². وهذا يدفع متطلبات الإدارة الحرارية إلى ما هو أبعد مما يمكن لركائز الألومينا التقليدية التعامل معه، مما يؤدي إلى الاعتماد السريع على ركائز السيراميك AlN وSi₃N₄ في وحدات الطاقة من الجيل التالي.

التكامل غير المتجانس ثلاثي الأبعاد

تتيح الآن الركائز الخزفية متعددة الطبقات LTCC التكامل ثلاثي الأبعاد للمكونات السلبية (المكثفات والمحاثات والمرشحات) مباشرة داخل طبقات الركيزة، مما يقلل عدد المكونات بما يصل إلى 40% وتقليص بصمة الوحدة - وهو أمر بالغ الأهمية للهوائيات ذات المصفوفة المرحلية من الجيل التالي ورادار السيارات.

عمليات التصنيع الخضراء

تعمل تقنيات التلبيد بمساعدة الضغط مثل تلبيد البلازما الشرارة (SPS) على تقليل درجات حرارة التكثيف عن طريق 200-300 درجة مئوية ووقت المعالجة من ساعات إلى دقائق، مما يقلل من استهلاك الطاقة في إنتاج ركيزة AlN بنسبة تقدر بـ 35%.

الأسئلة المتداولة حول ركائز السيراميك

الخلاصة: هل الركيزة الخزفية مناسبة لتطبيقك؟

أ ceramic substrate is the right choice whenever thermal performance, long-term reliability, and operating temperature exceed the capabilities of polymer alternatives. إذا كان تطبيقك يتضمن كثافة طاقة أعلى من 50 وات/سم²، أو درجات حرارة تشغيل تتجاوز 150 درجة مئوية، أو أكثر من 10000 دورة حرارية على مدار عمرها الافتراضي، فإن الركيزة الخزفية - سواء كانت الألومينا أو AlN أو Si₃N₄ - ستوفر موثوقية لا توفرها FR4 أو MCPCBs من الناحية الهيكلية.

المفتاح هو اختيار المواد: استخدام الألومينا في تطبيقات الطاقة المعتدلة والحساسة للتكلفة؛ AlN لأقصى قدر من التبديد الحراري؛ Si₃N₄ للاهتزاز ومتانة دورة الطاقة؛ و BeO فقط عندما تسمح اللوائح بذلك ولا يوجد بديل. مع تسارع سوق إلكترونيات الطاقة من خلال اعتماد السيارات الكهربائية وإطلاق شبكات الجيل الخامس، الركيزة السيراميكs سوف تصبح أكثر أهمية في هندسة الإلكترونيات الحديثة.

يجب على المهندسين الذين يحددون الركائز أن يطلبوا أوراق بيانات المواد الخاصة بالتوصيل الحراري، وCTE، وقوة الانحناء، والتحقق من صحة خيارات المعدنة مقابل عمليات اللحام والربط الخاصة بهم. يظل اختبار النموذج الأولي عبر نطاق الدورة الحرارية المتوقعة هو المؤشر الوحيد الأكثر موثوقية للأداء الميداني.
