لماذا تتطلب المكونات الخزفية لأشباه الموصلات تنظيفًا عالي التكلفة بعد التصنيع

حتى عندما تحقق المكونات الخزفية الدقيقة لأشباه الموصلات (مثل أكسيد الألومنيوم (Al₂O₃)، ونيتريد السيليكون (Si₃N₄)، وكربيد السيليكون (SiC)) لمسة نهائية تشبه المرآة بعد التصنيع الدقيق، فلا يمكن نشرها مباشرة في معدات تصنيع الرقاقات الأساسية (على سبيل المثال، Etchers، وأنظمة CVD).

وبدلاً من ذلك، يجب أن تخضع لعملية تنقية فائقة التعقيد ومكلفة بشكل لا يصدق. لا يرجع هذا المتطلب إلى سياسة "عدم التسامح مطلقًا" التي تنتهجها صناعة أشباه الموصلات تجاه تلوث الرقائق فحسب، بل أيضًا بسبب الخصائص الهيكلية الدقيقة الفريدة - أي الطبيعة الهشة والمسامية المتأصلة - للسيراميك المتقدم. توفر هذه المقالة نظرة عميقة على الأسباب الأساسية والعوائق الفنية وراء التكلفة المرتفعة لتنظيف السيراميك بأشباه الموصلات.

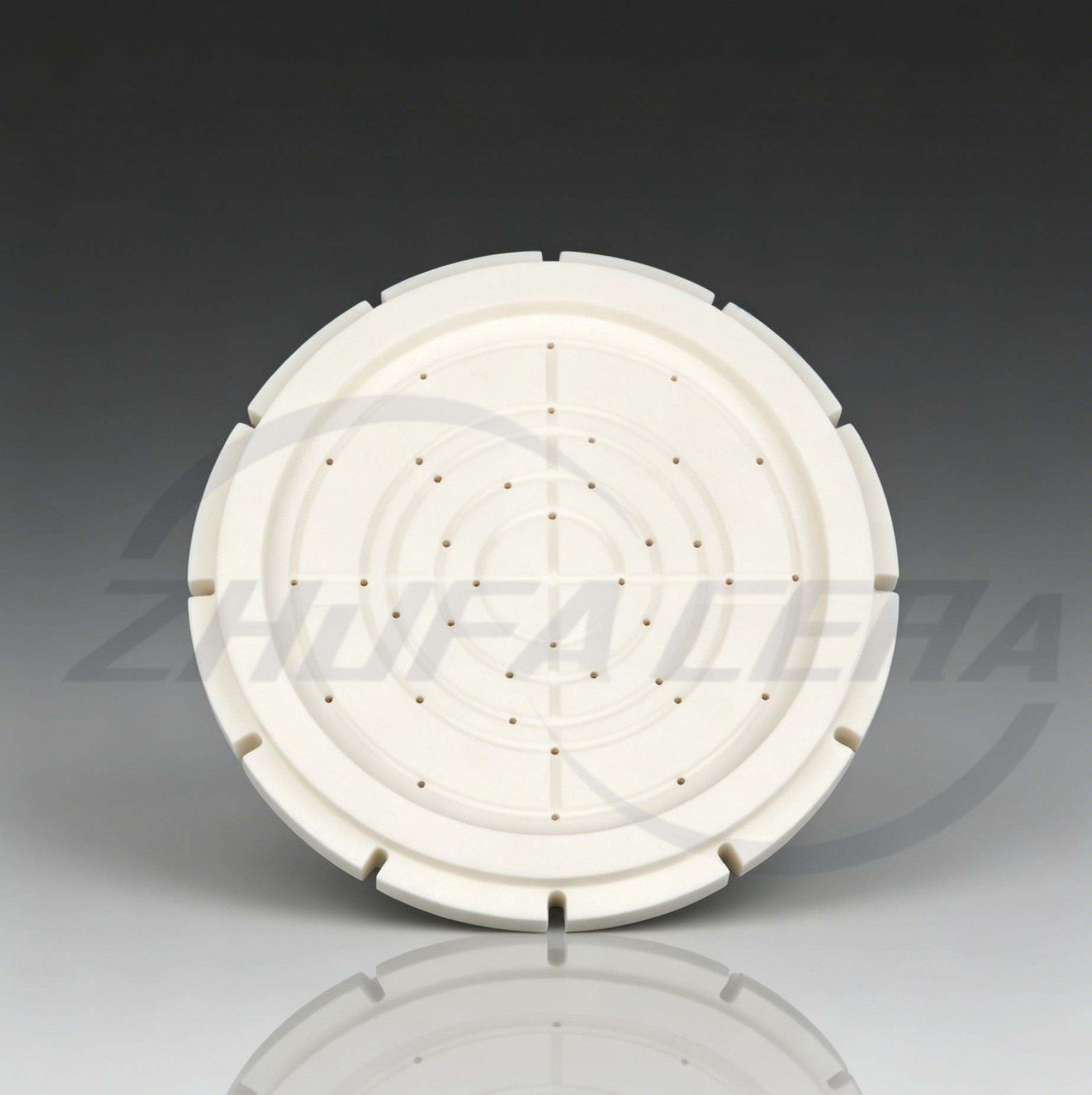

مكونات السيراميك أشباه الموصلات التمثيلية

1. تهديد "المخلفات المجهرية"

في تصنيع رقاقة العقدة المتقدمة (على سبيل المثال، 3 نانومتر، 5 نانومتر)، حتى التلوث الفيزيائي أو الكيميائي تحت النانومتر يمكن أن يؤدي إلى خسارة كارثية في العائد. تترك عمليات التصنيع القياسية - مثل الخراطة والطحن والطحن والتلميع - وراءها ثلاثة أنواع أساسية من الملوثات الحرجة على سطح السيراميك:

• أيونات المعادن الانتقالية (الأكثر فتكًا): يؤدي التآكل الناتج عن أدوات قطع الكربيد والاتصال بالتركيبات إلى ظهور أيونات معدنية مثل النحاس (Cu) والحديد (Fe) والكروم (Cr) والنيكل (Ni). إذا تطايرت هذه الأيونات داخل حجرة التفريغ وانتشرت في ركيزة السيليكون، فإنها تؤدي إلى تدهور الأداء الكهربائي لأجهزة أشباه الموصلات، مما يسبب تيارات تسرب شديدة أو انهيار العزل الكهربائي.
• المخلفات المتوسطة الكيميائية والعضوية: إن سوائل التصنيع ومعاجين التلميع والزيوت المضادة للصدأ والمبردات تترك وراءها مواد عضوية جزيئية معقدة. عند تعرضها لبيئة البلازما ذات الفراغ العالي والكثافة العالية لغرفة المعالجة، تخضع هذه المواد العضوية لإطلاق الغازات بسرعة. يؤدي هذا إلى زعزعة استقرار مستويات فراغ الغرفة وتلويث بيئة معالجة الرقاقة بأكملها.
• الجسيمات دون الميكرون: يتم إنشاء حطام السيراميك الناعم والمساحيق الدقيقة بشكل طبيعي أثناء التصنيع. حتى الجسيمات التي يبلغ حجمها 0.1 ميكرون (ميكرومتر) التي تسقط على سطح الرقاقة يمكن أن تحجب دوائر الطباعة الحجرية الضوئية الدقيقة، مما يخلق ظلالًا بصرية قاتلة أو قصورًا كهربائيًا.

2. خصائص المواد: المسامية والتكسير الجزئي الهش

على عكس المعادن التقليدية، يمتلك السيراميك المتقدم سمات بنية مجهرية جوهرية تجعله عرضة بشدة لاحتجاز الملوثات.

المسامية الدقيقة والعمل الشعري

حتى مع تلبيد الضغط المتوازن عالي الكثافة (CIP) أو الضغط الساخن (HP)، فإن الفراغات الدقيقة تستمر حتمًا على طول حدود وأسطح حبيبات السيراميك. تحت الضغوط العالية للتصنيع الميكانيكي، يتم دفع سوائل القطع والزيوت إلى عمق هذه المسام الدقيقة بواسطة قوى شعرية مكثفة. شطف السطح التقليدي يزيل الأوساخ السطحية فقط؛ سوف تتسرب الملوثات المحتبسة في أعماق المسام بشكل مستمر لاحقًا في ظل عمليات استخدام الأدوات ذات درجة الحرارة العالية والفراغ العالي.

الإجهاد بالقطع والشقوق الصغيرة

نظرًا لصلابة السيراميك الصناعي وهشاشته الشديدة، تعتمد إزالة المواد الميكانيكية (خاصة الطحن والتلميع) على التكسير الدقيق. وهذا يترك وراءه شبكة من الشقوق الدقيقة تحت الميكرون وتحت السطح. تعمل هذه الشقوق الصغيرة بمثابة جيوب مثالية لالتقاط الجزيئات الصغيرة. علاوة على ذلك، أثناء الدورة الحرارية السريعة لمعالجة أشباه الموصلات، تتوسع هذه الشقوق وتنكمش، وتعمل مثل "المنفاخ" الذي يطرد باستمرار أيونات الشوائب المحبوسة إلى الغرفة.

3. محركات التكلفة: كسر العملية والحواجز الاقتصادية

يبرر التنظيف باستخدام أشباه الموصلات تكلفته العالية من خلال مزيج من استهلاك المواد الكيميائية فائقة النقاء، والضوابط البيئية الصارمة، والمقاييس كثيفة رأس المال.

الاستنتاج والقيمة التجارية

إذا حاولت الشركة المصنعة تجاوز أو قطع الزوايا في عملية التنظيف عالية التكلفة، فإن مكون السيراميك ذو المظهر الأصلي سيكون بمثابة مصدر مزمن للتلوث بمجرد تركيبه داخل غرفة معالجة بملايين الدولارات. يمكن للتلوث الناتج أن يؤدي على الفور إلى إلغاء مجموعة كاملة من الرقائق عالية القيمة مقاس 12 بوصة، بتكلفة مئات الآلاف من الدولارات.

ولذلك، فإن التنظيف الفائق التنظيف لأشباه الموصلات عالي التكلفة لا يعد خطوة تجميلية اختيارية بعد المعالجة - بل هو إجراء بالغ الأهمية وغير قابل للتفاوض سياسة تخفيف المخاطر وتأمين الجودة ضمن سلسلة توريد أشباه الموصلات الصارمة.
